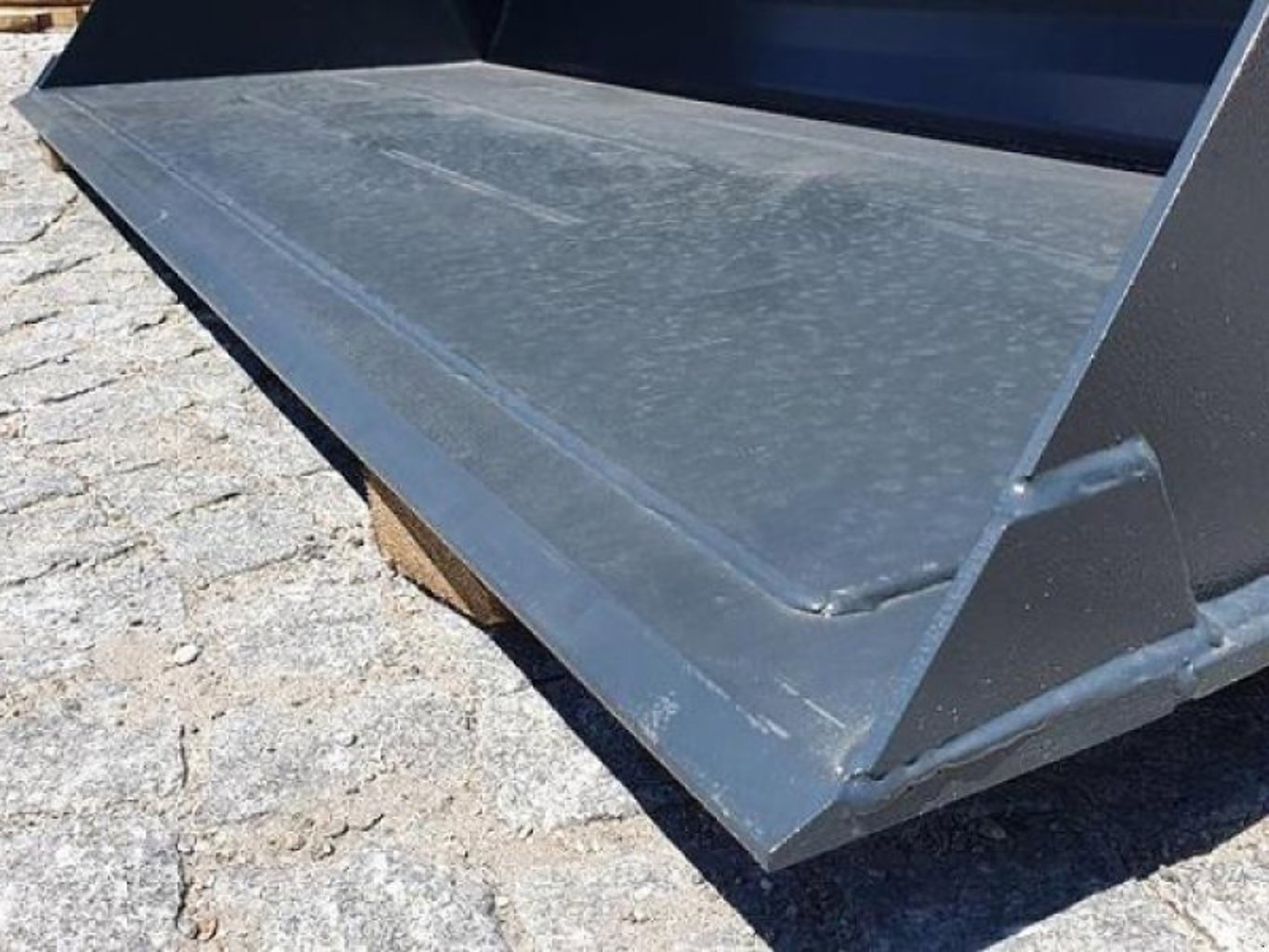

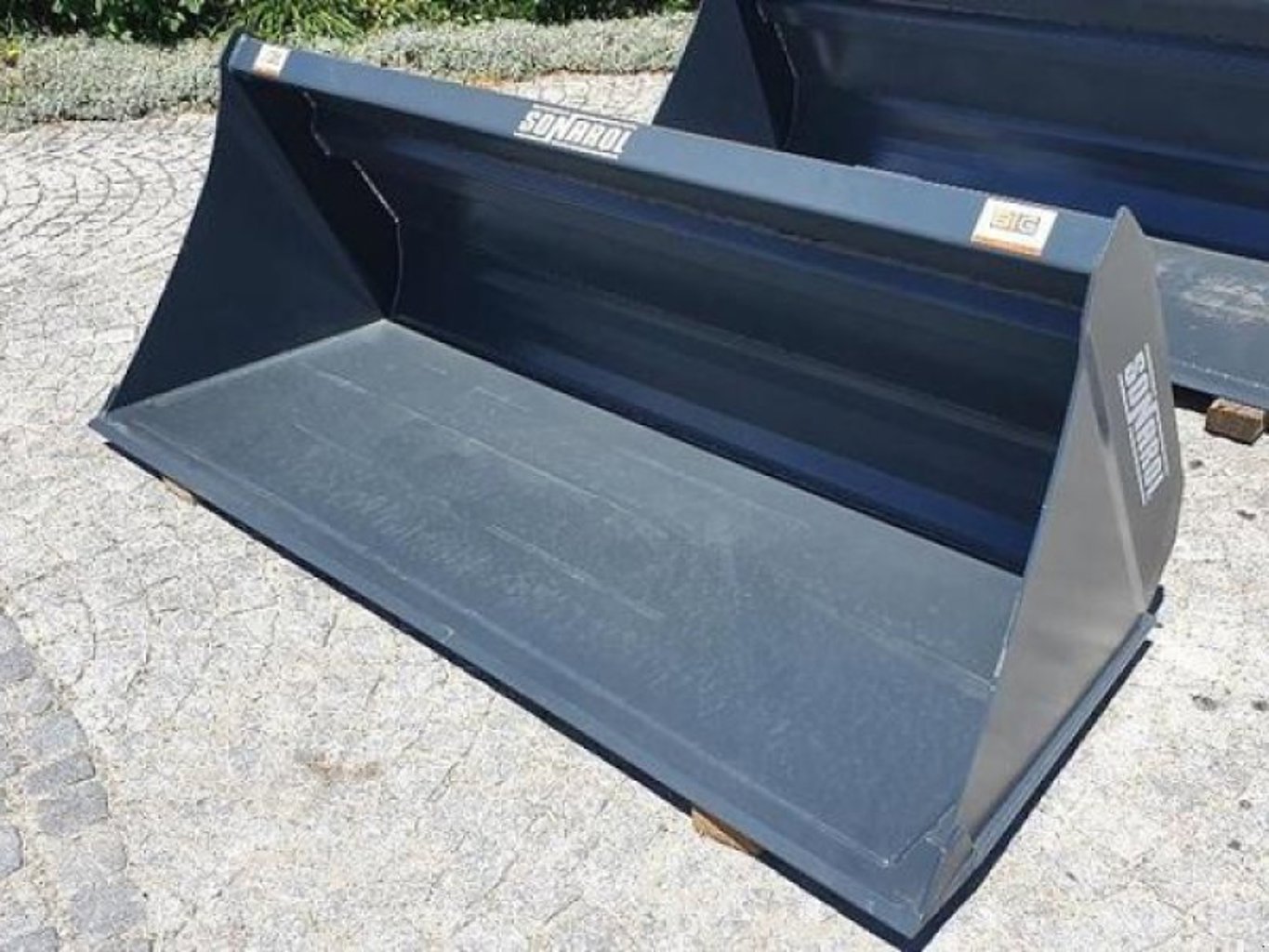

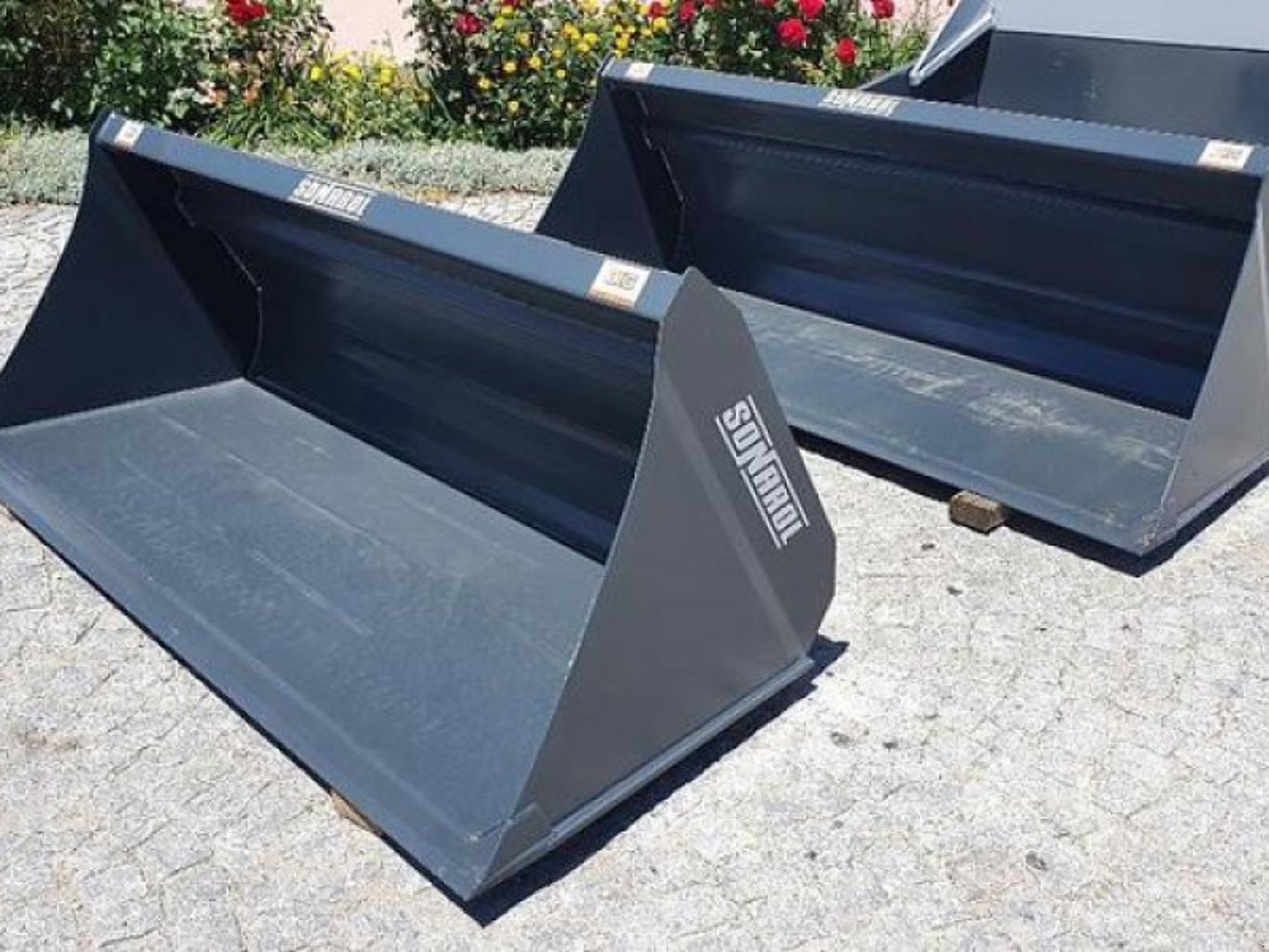

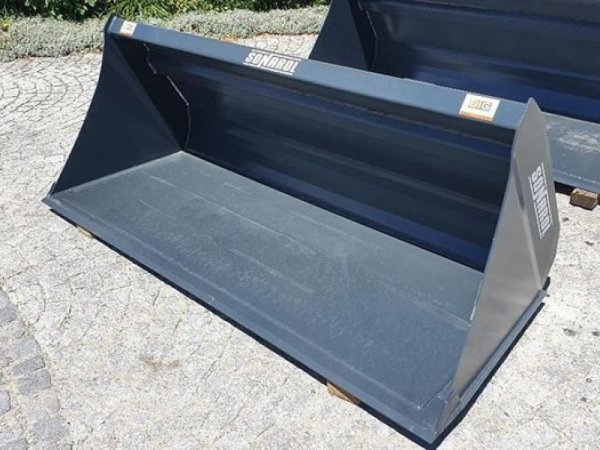

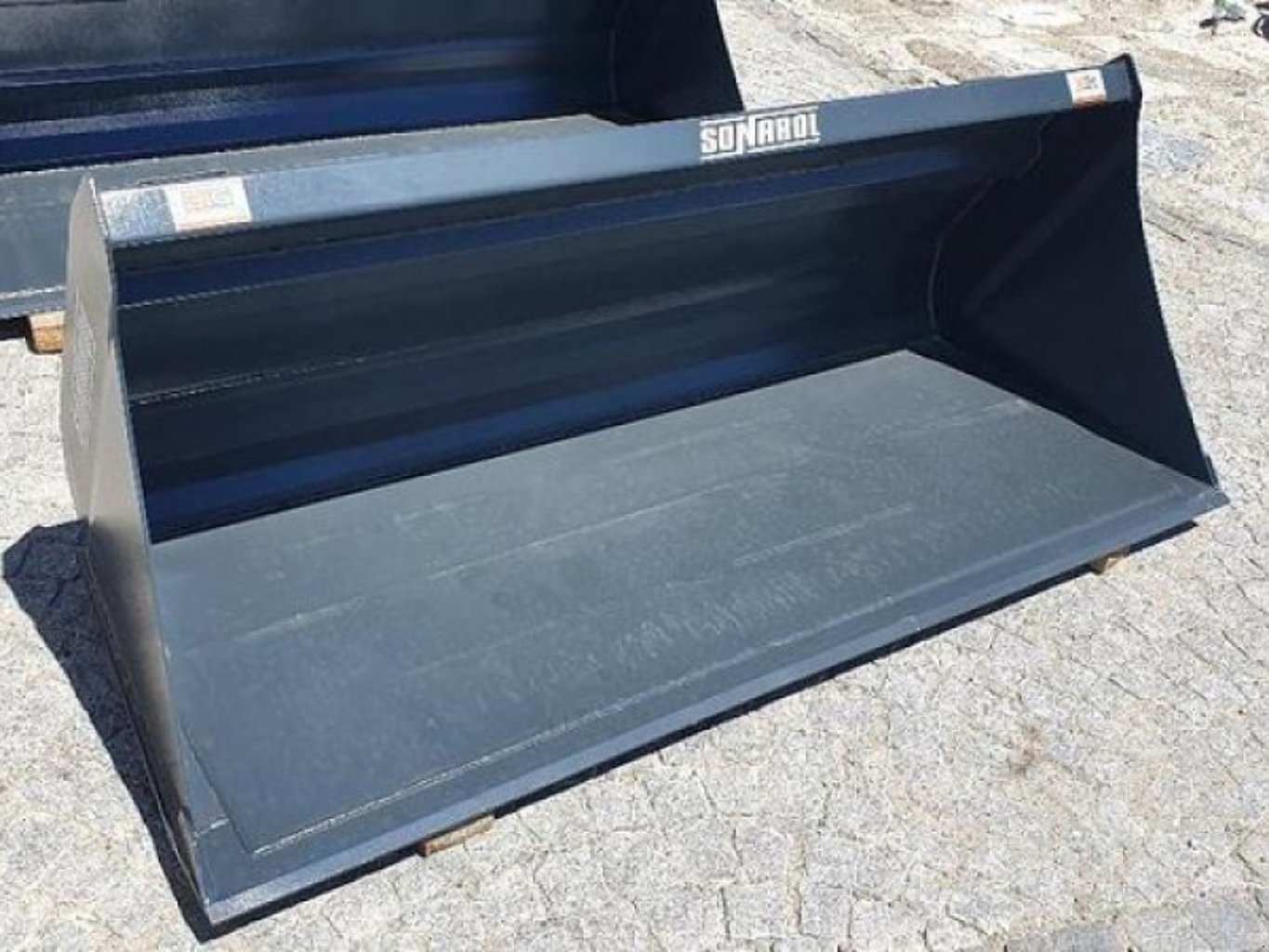

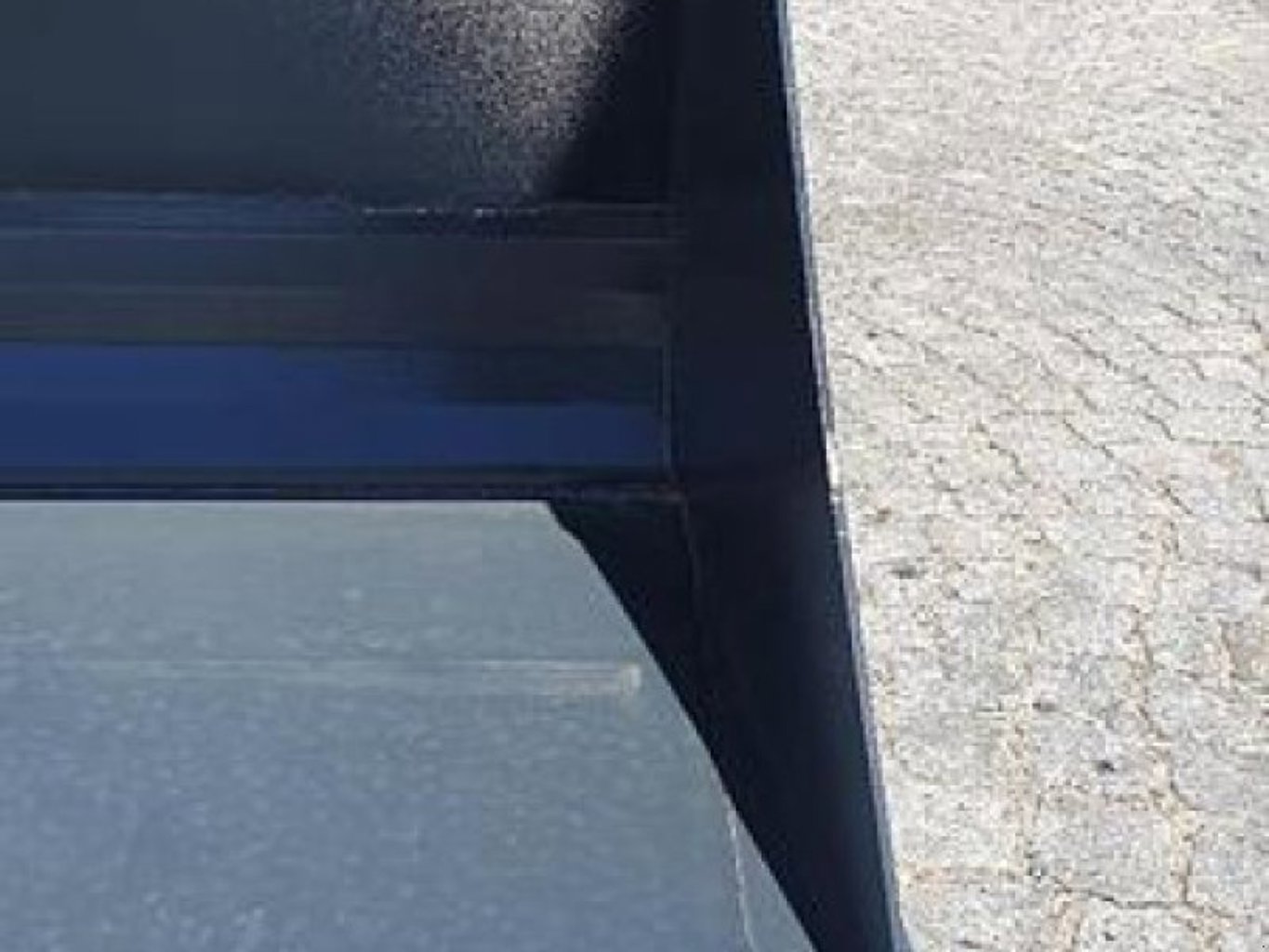

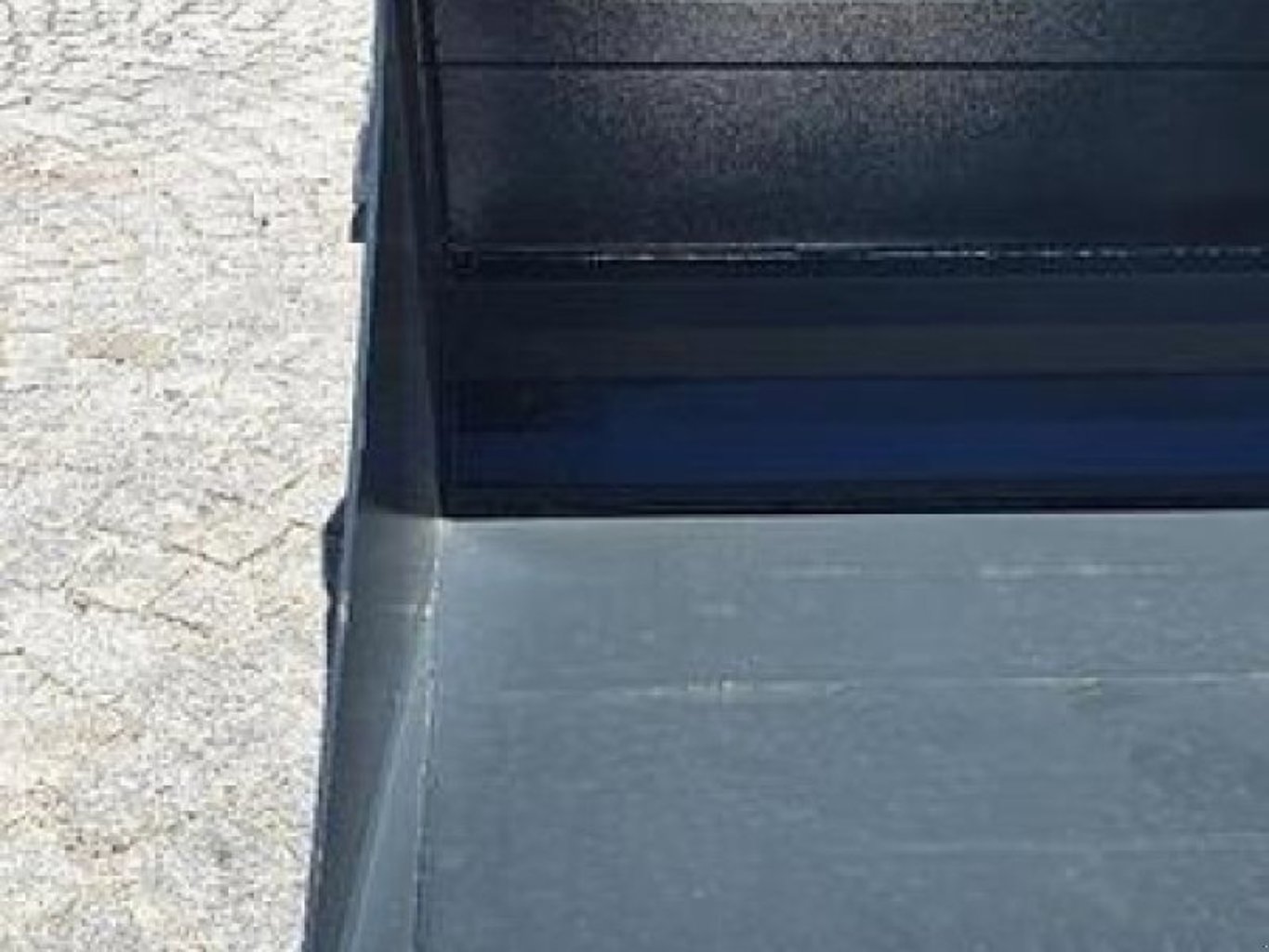

Hochkippschaufel 240 cm mit Euro Aufnahme Eigengewicht: 793 kg HYDRAULIKANSCHLUSS 1 Euro-Schnellkupplung ISO 12,5 M18x1,5 – Buchse HYDRAULIKANSCHLUSS 2 Euro-Schnellkupplung ISO 12,5 M18x1,5 – Stecker profilierte Seiten zur Erhöhung des Volumens Volumen: 2,28 m³ Schürfleiste HB500 150x16 Schürfleiste HB500 150x16 einfacher Zugang zur Bolzenschmierung kippbar 109°

Der Rhinoceros XN13 Pro ist ein leistungsstarker 1,3 Tonnen Minibagger für professionelle Anwender im Garten- und Landschaftsbau, Tiefbau, Leitungsbau sowie im kommunalen Einsatz. Mit einem Betriebsgewicht von rund 1.300 kg kombiniert diese Maschine kompakte Bauweise mit hoher Standfestigkeit und moderner Hydrauliktechnik.

Herzstück des Baggers ist der robuste Kubota Dieselmotor D722. Der bewährte 3-Zylinder-Motor mit 719 ccm Hubraum liefert eine Motorleistung von 10,2 kW und überzeugt durch ruhigen Lauf, hohe Lebensdauer und zuverlässige Leistungsabgabe. Die mechanisch robuste Bauweise sorgt für Wartungsfreundlichkeit und einen langlebigen Einsatz im täglichen Baustellenbetrieb.

Die Hydraulikanlage arbeitet mit einer leistungsstarken Kolbenpumpe in Kombination mit einem Lastdruck-Meldesystem. Mit einer Fördermenge von 45 Litern pro Minute steht eine kraftvolle und zugleich feinfühlige Steuerbarkeit zur Verfügung. Dadurch reagiert der Bagger präzise auf kleinste Steuerbewegungen und ermöglicht exakte Grab- und Verladearbeiten.

Der 2-Gang-Fahrantrieb erlaubt schnelles Umsetzen auf der Baustelle sowie kontrolliertes, präzises Arbeiten im Feinbereich. Das verlängerte Kettenfahrwerk verbessert die Laufruhe und erhöht die Standsicherheit deutlich – besonders bei seitlichen Arbeiten oder unebenem Gelände.

Ein weiteres Sicherheitsmerkmal ist der serienmäßige Sicherheits-Sensorsitz. Dieser stellt sicher, dass die Maschine nur bei korrekter Sitzposition betrieben werden kann und erhöht somit die Arbeitssicherheit im täglichen Einsatz.

Der Arbeitsbereich ist für diese Klasse überdurchschnittlich dimensioniert:

A: Maximale Grabreichweite am Boden: 3380 mm

B: Maximale Grabreichweite: 3410 mm

C: Maximale Grabtiefe: 2020 mm

D: Maximale Grabhöhe: 2980 mm

E: Maximale Ausschütthöhe/Ladehöhe: 2170 mm

F: Maximale senkrechte Grabtiefe: 1580 mm

G: Minimaler Heckschwenkradius: 1540 mm

H: Maximale Hubhöhe des Planierschilds: 140 mm

I: Maximale Absenktiefe des Planierschilds: 200 mm

Das hydraulisch verstellbare Untergestell mit 800–1000 mm Breite ermöglicht maximale Flexibilität. In schmaler Stellung passt die Maschine durch enge Durchfahrten, in breiter Stellung bietet sie hohe Stabilität. Der serienmäßige Knickarm-Ausleger erweitert den seitlichen Arbeitsbereich erheblich und ermöglicht präzises Arbeiten entlang von Mauern und Hindernissen.

Innenliegende Fahrmotoren sorgen für kraftvollen Vortrieb und sind gleichzeitig geschützt verbaut. Der verstärkte Drehmotor gewährleistet eine langlebige und stabile Oberwagendrehung. Die Maschine erfüllt die aktuellen Sicherheitsanforderungen gemäß ROPS, FOPS und TOPS.

Technische Daten

Modell: XN13

Maschinentyp: Hydraulischer Raupenbagger

Betriebsgewicht: 1.300 kg

Schaufelvolumen: 0,025 m³

Motor

Hersteller: Kubota

Motortyp: D722 Diesel

Zylinderzahl: 3

Bohrung: 67 mm

Hub: 68 mm

Hubraum: 719 ccm

Motorleistung: 10,2 kW / 14 PS

Hydraulik

Hydrauliksystem: Kolbenpumpe

Systemart: Lastdruck-Meldesystem

Fördermenge: 45 l/min

Arbeitsdruck: 18 MPa

Fahrantrieb und Fahrwerk

Fahrantrieb: 2-Gang

Fahrgeschwindigkeit: bis 3,6 km/h

Fahrwerk: Verlängerte Ketten

Fahrwerksbreite: 800–1000 mm

Steigfähigkeit: 30 %

Sicherheitsausstattung

Sicherheits-Sensorsitz serienmäßig

Schutzdach gemäß ROPS / FOPS / TOPS

Arbeitsbereich

Maximale Grabreichweite am Boden: 3380 mm

Maximale Grabreichweite: 3410 mm

Maximale Grabtiefe: 2020 mm

Maximale Grabhöhe: 2980 mm

Maximale Ausschütthöhe/Ladehöhe: 2170 mm

Maximale senkrechte Grabtiefe: 1580 mm

Minimaler Heckschwenkradius: 1540 mm

Maximale Hubhöhe des Planierschilds: 140 mm

Maximale Absenktiefe des Planierschilds: 200 mm

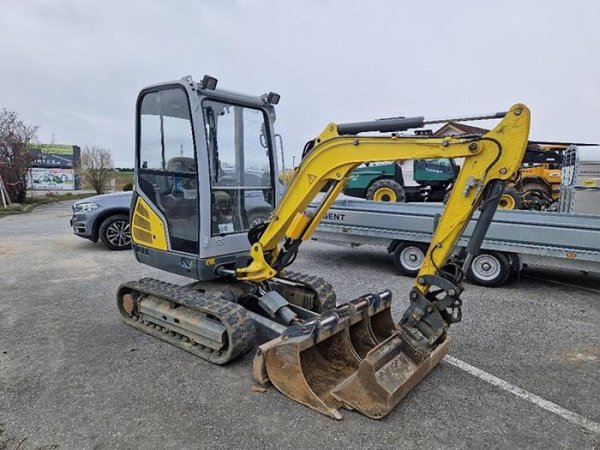

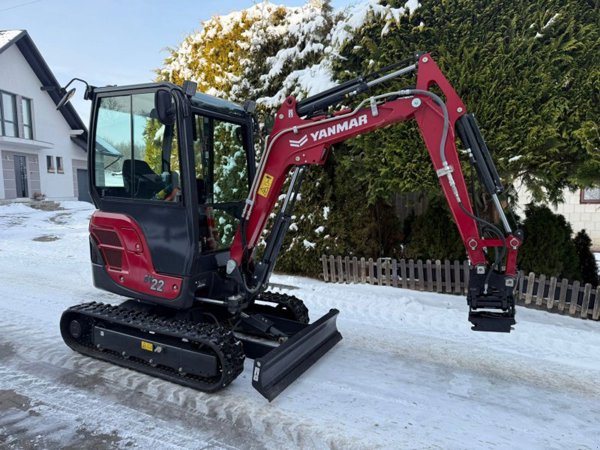

Der Yanmar SV22 ist ein kompakter Kurzheck-Minibagger (ca. 2,26 t) der Stage V Emissionsklasse, ideal für enge Baustellen.

Ausgestattet mit einem Yanmar-Dieselmotor (3TNV76), ist er auf Effizienz und Vielseitigkeit ausgelegt.

Motor: 3-Zylinder Yanmar Diesel,
13.8 kw
Grabtiefe bis 265 cm
-
Reichweite: 424 cm
(horizontal)
Ausschütthöhe: 276 cm
Transportabmessungen: 377cm Länge x 138cm Breite x 232 cm Höhe

Heckschwenkradius: 64 cm
Ausbrechkraft (Löffel/Stiel):
18.6 Kn
Fahrgeschwindigkeit:
Max. 4 km/h

Q Hitch Inkl. Powertilt
3 Stück Schaufeln
Radio
Extra Beleuchtung

Treibstoff Diesel

- Bj. 2014
- 5700h
- Reversierlüfter
- 4-Radlenkung
- hydr. Verriegelung

MOTOR
- Abgasnorm Tier 4i/Stufe IIIB
- Hersteller JCB
- Hubraum Liter 4,8
- Zylinderanzahl 4
- Bohrung mm 103/106
- Hub mm 132/135
- Ansaugung TCA
Nennleistung
- Leistung bei 2.200 U/min kW (PS) 93 (125) / 108 (145)
Nenndrehmoment
- Drehmoment bei 1.500 U/min Nm 550 (406) / 560 (413)
- Motorölwechsel-Intervalle 500 Stunden

GETRIEBE
- Drehmomentwandler, Kegelrad- und 4-Gang-Lastschaltgetriebe von JCB in einem robusten Gehäuse.
- Handschaltung per Einhebel Joystick.
- Fahrgeschwindigkeit von 38 km/h (je nach gewählter Bereifung).
- Permanenter Allradantrieb

Vorder- und Hinterachsen:
Planetengetriebe in den Achsnaben und Differenziale mit proportionaler Sperrwirkung

ELEKTRIK
- Bordspannung Volt 12
- Lichtmaschine Ah 95
- Batteriekapazität Ah 110
- Beleuchtung gemäß StVZO. Rückfahrscheinwerfer. Blinker. Warnleuchten. Rückfahralarm.

FÜLLMENGEN
- Kraftstofftank Liter 146
- Hydrauliktank Liter 112
- Motoröl Liter 14
- Motorkühlmittel Liter 23

BREMSEN
- Betriebsbremsen: Hydraulisch betätigte Servo-Lamellennassbremsen, selbstnachstellend, vorn und hinten.
- Feststellbremse: Handbetätigte Scheibennassbremse.

AUSLEGER UND TRÄGER
Der Ausleger ist aus hochfestem Stahl gefertigt. Wartungsarme, druck- und abriebfeste Gleitklötze. Der selbstnivellierende JCB Q-fit
Schnellwechsler mit Bolzenverriegelung ermöglicht die Aufnahme von Palettengabeln und zahlreichen anderen Anbaugeräten. Zur
Standardausstattung gehört ein freier Steuerkreis am Ausleger-Ende zur hydraulischen Betätigung von Anbaugeräten
