Liegend Holzspalter Eigenbau, Unikat

Spalten von verschiedenen Durchmesser! 2,4,8 Fachkreuz in einem, einfach hydraulisch zu verstellen ohne Spaltkreuze zu tauschen, wie bei Posch Spaltfix oder Uniforest Titan, einmal durch und fertig.

Spaltleistungen von ca 50RM in 8h

Spaltlänge bis ca 125cm
Durchmesser bis ca 60cm
Spaltkraft ca 40t

Selbst noch modifiziert: neue stärkere Pumpe 90l/min für Spaltzylinder, 25l/min für Spaltkreuz und Stammheber.
Holzspalterventil neu: schaltet bei komplett eingefahrenen Zylinder ab.
2 neue Steuergeräte für Kreuz und Stammheber
Halter um Stammheber in Transportposition zu halten, dadurch nur ca 1,5m breit auf der Straße und im Unterstand.
Neue Öle und Filter
Teilweise neue Schläuche
Stand die letzten Jahre immer unter Dach
Viele Rechnungen vom Umbau

Preis Verhandlungsbasis
kann auch gerne getestet werden

Zustellung im Umkreis von 50km nach Absprache eventuell Möglich

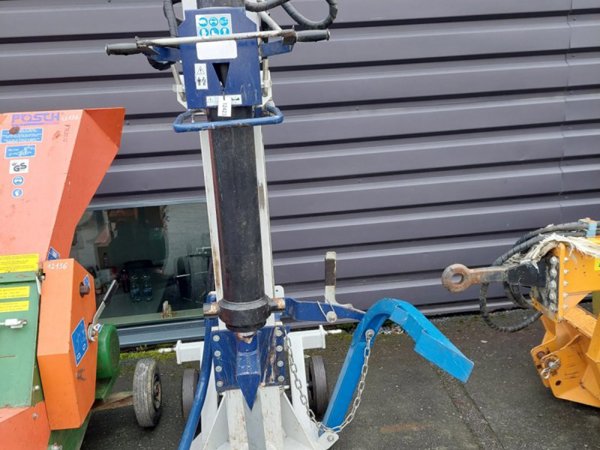

Vogesenblitz Holzspalter - Neugerät
16 t (stehend) – ecoLine

Serienmäßige Ausstattung:
• Einfache und leichtgängige 2-Hand-Sicherheitsschaltung
• 2 Spaltgeschwindigkeiten
• Kolbenschnellrücklauf
• Mechanischer Stammheber
• Absenkbarer Zylinder (ohne Werkzeug)
• Verstellbare Spaltlänge
• Vollstahl-Bodenplatte
• Messingführung
• Dreipunktanbau Kat. I und II
• Halterung für Handsappel

VPF 16
Antrieb: Zapfwellenantrieb
Spaltkraft: 16t
Öffnungsweite: 1.090 mm
Stempelvorlauf (cm/s): Stufe 1: 11 cm/s
Stufe 2: 28 cm/s

Stempelrücklauf (cm/s): 16,0
Pumpenleistung: 54 l/min
Zylinderdurchmesser: 100 x 60 mm
Füllmenge Hydrauliköl: 28 l
Spaltmesserlänge: 245 mm
Eigengewicht: 370 kg

Dieser sehr kompakte und robuste Traktorspalter erreicht einen Spaltdruck von 14 Tonnen und wird damit jedes Stück Holz spalten! Der Spalter kann einfach in die 3-Punkt-Aufhängung (Kat. 1 & 2) Ihres Traktors / Schleppers / Unimog etc. eingehängt werden. Er wird über die Hydraulikanschlüsse des Fahrzeugs versorgt, hierfür ist ein Vor- und Rücklauf erforderlich (Rücklauf drucklos). Durch die 3-Punkt-Anhebung lässt sich der Spalter wunderbar auf die gewünschte Arbeitshöhe einstellen.

Dieser Schlepperspalter hat ein Spaltmaß von satten 105 cm und einen Zylinderhub von 100 cm. Der Zylinder braucht für einen kompletten Vorlaufweg 10 Sekunden und für den Rücklaufweg 9 Sekunden.

Wir liefern Ihnen kostenlos ein abnehmbares Spaltkreuz mit.

Eine hohe Arbeitsgeschwindigkeit erreicht man durch die etwas andere Technik dieses Spalters: Hier wird das Holz vom Zylinder gegen den Spaltkeil gedrückt und kann hinten herunterfallen. Sollte sich einmal etwas am Spaltkeil- bzw. Spaltkreuz verkeilen, kann man einfach das nächste Stück nachschieben, welches dann den Weg wieder frei macht! Der Zylinder fährt automatisch wieder zurück, ohne das man den Hebel festhalten muss. Alternativ kann man ihn auch in jeder beliebigen Stellung anhalten und auch zurückfahren. Der Spaltdruck liegt auch dann immer voll an. Bei vielen anderen Spaltern muss der Zylinder erst wieder in die Ausgangsposition zurückgefahren werden, was viel Zeit kostet.

Der Holzspalter wird mit der gesetzlich vorgeschriebenen 2-Hand-Bedienung ausgeliefert. Es ist recht einfach, daraus eine 1-Hand-Bedienung zu machen; dieses liegt jedoch dann in der Verantwortung des Kunden.

Technische Daten:

Antrieb: hydraulisch, 2-Kreis (über Schlepper)
Gewicht: ca. 214 kg (trocken)
Spaltdruck: 14 Tonnen
Lieferumfang: Spaltkreuz u. Spaltkeil
Öldruck : ca. 175 bar bei 14 t
min. Öldurchfluss: 26,0 l / Min.
max. Öldurchfluss: 41,6 l / Min.
max. Spaltlänge: 1050 mm
Zylinderbohrung: 100 mm
Zylinderlaufzeit: Vor 10 Sek., Rück 9 Sek
Schlepperaufnahme: Kat.1 und Kat.2 (Bolzen inkl.)
Maße: 2690x860x750 mm
Maße Verp.: 2090x490x630 mm
Gewicht Verpackung: 246 kg

Bemerkung:

Das Gerät wird gut verpackt in einem Holzverschlag geliefert. Die Montage ist relativ einfach und Sie sollten dafür 30 Minuten einplanen. Eine deutsche Anleitung und eine Explosionszeichnung liegen dem Holzspalter bei. Bei Fragen oder Problemen beim Aufbau stehen wir Ihnen gerne zur Verfügung.
